鋼材類與鑄鐵類的外孔都有相當不錯的表面和外側包覆橡膠行油封與金屬外緣之油封運作

建議粗度值:

外側包覆型油封：

Ra = 1.6 ~ 6.3um

Rz = 10 ~ 25 um

Rmax < 25 um



金屬外緣型油封：

Ra = 0.8 ~ 3.2um

Rz = 6.3 ~ 16 um

Rmax < 16 um

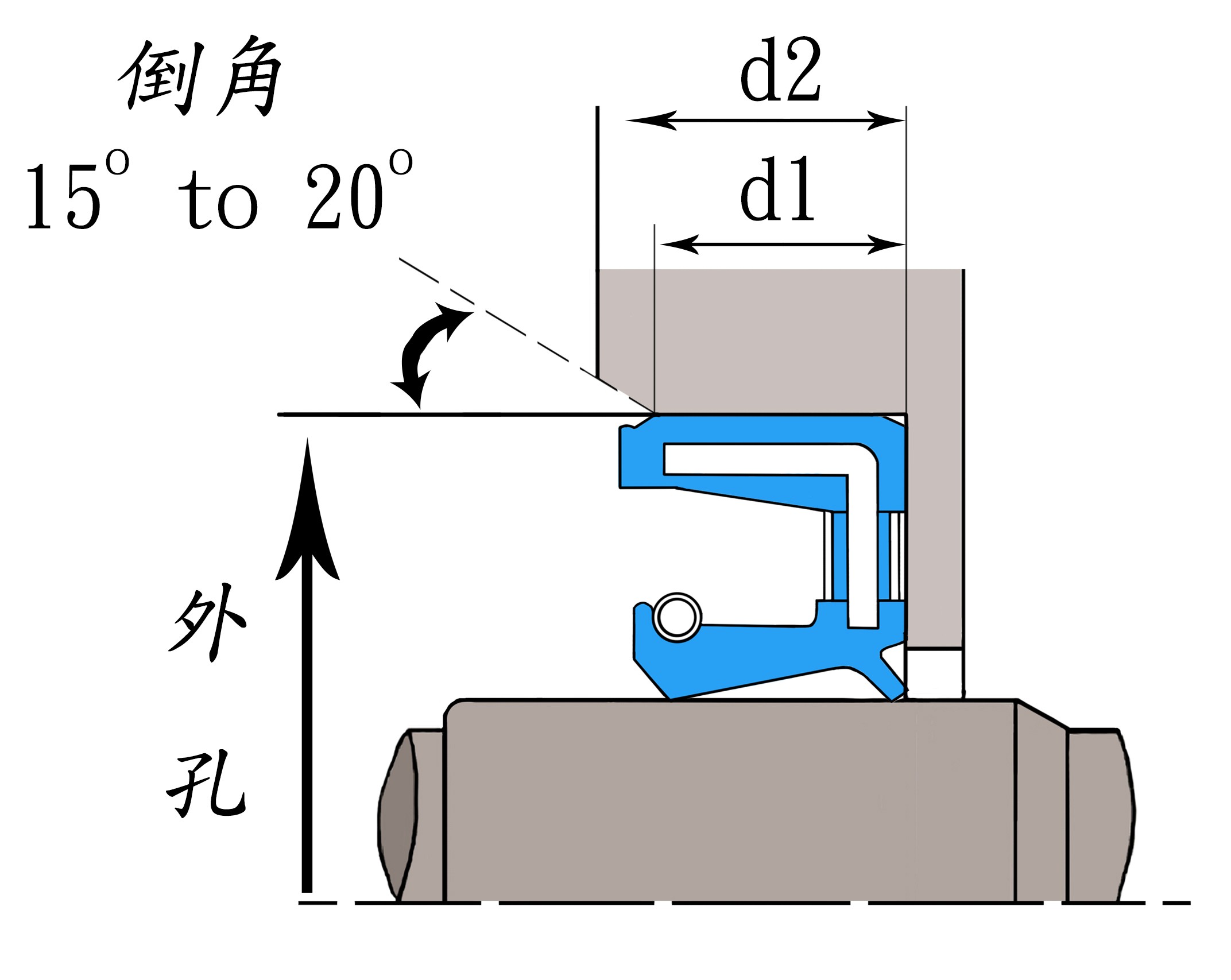

外孔之進入邊緣必須切出倒角

建議角度：15 ~ 20度

外孔倒角的深度是根據下列算式所得來的；

d1 = 0.85 X (油封高度)  d2 = (油封高度) + 0.3

假設

油封高度：10

d1 = 0.85 X 10 = 8.5    d2 = 10+0.3 = 10.3

外孔並沒有特別之Rockwell硬度推薦值，然而外孔必須夠硬以對付油封外徑。對於某些金屬而言，如鋁製的外孔，建議使用外側包覆橡膠型油封，如果是金屬外緣型油封，外孔拋光必須在3S以內；若是外側包覆橡膠型油封，拋光必須在6S以內。若表面粗糙度超過此，可在金屬油封上，漆上油漆密封劑。



外孔直徑與油封外徑

軸徑	容限範圍
至6	0 ~ +18
至10	0 ~ +22
至18	0 ~ +27
至30	0 ~ +33
至50	0 ~ +39
至80	0 ~ +46
至120	0 ~ +54
至180	0 ~ +63
至250	0 ~ +72
至315	0 ~ +81
至400	0 ~ +89
